Weidmuller wdu 70n/35 9512190000

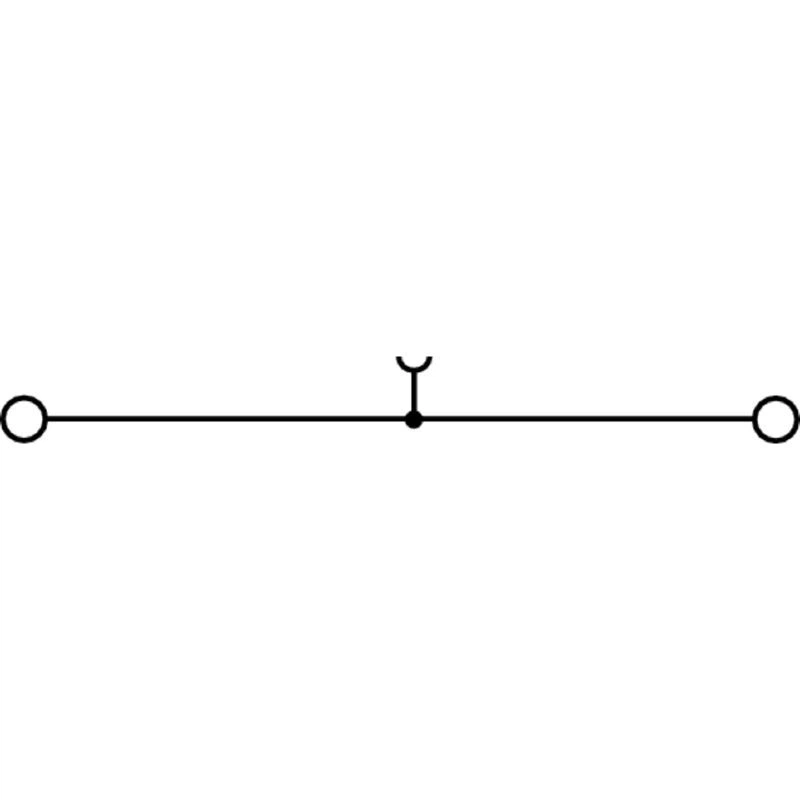

Bloc terfynell bwydo drwodd, cysylltiad sgriw, llwydfelyn tywyll, 70 mm², 192 a, 1000 V, nifer y cysylltiadau: 2
Data archebu cyffredinol
|
Fersiwn |
Bloc terfynell bwydo drwodd, cysylltiad sgriw, llwydfelyn tywyll, 70 mm², 192 a, 1000 V, nifer y cysylltiadau: 2 |
|
Gorchymyn. |
9512190000 |
|
Theipia ’ |
WDU 70N/35 |
|
Gtin |
4008190403874 |
|
Qty. |
10 eitem |
Dimensiynau a phwysau
|
Dyfnderoedd |
85 mm |
|
Dyfnder |
3.346 modfedd |
|
Dyfnder gan gynnwys rheilen din |
86 mm |
|
Uchder |
75 mm |
|
Uchder (modfedd) |
2.953 modfedd |
|
Lled |
20.5 mm |
|
Lled) |
0. 807 modfedd |
|
Pwysau net |
118.93 g |
Nhymheredd
|
Tymheredd Storio |
-25 gradd ... 55 gradd |
|
Ystod Tymheredd Gweithredol |
Am yr ystod tymheredd gweithredu gweler Tystysgrif Prawf Dylunio EC / Cyn-dystysgrif Cydymffurfiaeth IEC |
|
Temp Gweithredol Parhaus., Min. |
Gradd -60 |
|
Temp Gweithredol Parhaus., Max. |
130 gradd |
Cydymffurfiad Cynnyrch Amgylcheddol
|
Statws Cydymffurfiaeth ROHS |
Cydymffurfio heb eithriad |
|
Cyrraedd SVHC |
Dim svhc uchod 0. 1 wt% |
Data materol
|
Materol |
Wemid |
|
Lliwiff |
llwydfelyn tywyll |
|
Sgôr fflamadwyedd ul 94 |
V-0 |
Data ardrethu IECEX/ATEX
|
Tystysgrif Rhif (ATEX) |
Demko14atex1338u |
|
Tystysgrif Rhif (IECEX) |
Iecexuld14.0005U |
|
Max. foltedd |
690 V |
|
Cyfredol (ATEX) |
184 A |
|
Croestoriad gwifren ar y mwyaf. (ATEX) |
70 mm² |
|
Max. foltedd |
690 V |
|
Cyfredol (iecex) |
184 A |
|
Croestoriad gwifren ar y mwyaf. (Iecex) |
70 mm² |
|
Ystod Tymheredd Gweithredol |
Am yr ystod tymheredd gweithredu gweler Tystysgrif Prawf Dylunio EC / Cyn-dystysgrif Cydymffurfiaeth IEC |
|
Marcio en 60079-7 |
Ex EB II C GB |
|
Ex 2014/34/Label yr UE |
Ii 2 gd |
Manylebau system
|
Fersiwn |
Cysylltiad Sgriw |
|
Plât Gorchudd Diwedd Angenrheidiol |
Na |
|
Nifer y potensial |
1 |
|
Nifer y lefelau |
1 |
|
Nifer y pwyntiau clampio fesul lefel |
2 |
|
Nifer y potensial fesul haen |
1 |
|
Lefelau traws-gysylltiedig yn fewnol |
Na |
|
Cysylltiad AG |
Na |
|
Rheilen |
Ts 35 |
|
N-swyddogaethau |
Na |
|
Swyddogaeth AG |
Na |
|
Swyddogaeth pen |
Ie |
2 ddargludydd clampiadwy (H05V/H07V) gyda chroestoriad cyfartal (cysylltiad â sgôr)
|
Croestoriad ar gyfer gwifren gysylltiedig, sownd, dwy wifren glampadwy, Max. |
25 mm² |
|
Croestoriad ar gyfer gwifren gysylltiedig, sownd, dwy wifren glampadwy, min. |
10 mm² |
|
Croestoriad cysylltiad gwifren, wedi'i sowndio'n fân â ferrules pen gwifren DIN 46228/1, 2 wifren glampadwy, Max. |
25 mm² |
|
Croestoriad cysylltiad gwifren, wedi'i sowndio'n fân â ferrules pen gwifren DIN 46228/1, 2 wifren glampadwy, min. |
6 mm² |
|
Croestoriad cysylltiad gwifren, yn sownd yn fân, dwy wifren glampadwy, min. |
10 mm² |
|
Trawsdoriad gwifren, yn sownd yn fân, dwy wifren glampadwy, Max. |
25 mm² |
Data technegol ychwanegol
|
Fersiwn wedi'i phrofi ffrwydrad |
Ie |
|
Cyngor Gosod |
Mowntio Uniongyrchol |
|
Nifer y terfynellau tebyg |
1 |
|
Ochr Agored |
gaeedig |
|
Math o Mowntio |
Snap-ymlaen |
Dargludyddion ar gyfer clampio (cysylltiad ychwanegol)
|
Math o gysylltiad, cysylltiad ychwanegol |
Cysylltiad Sgriw |
Dargludyddion ar gyfer clampio (cysylltiad â sgôr)
|
Maint llafn |
S6 (DIN 6911) |
|
Ystod Clampio, Max. |
95 mm² |
|
Ystod Clampio, min. |
16 mm² |
|
Sgriw clampio |
M 8 |
|
Croestoriad cysylltiad, sownd, max. |
95 mm² |
|
Croestoriad cysylltiad, sownd, min. |
16 mm² |
|
Cyfeiriad Cysylltiad |
ar yr ochr |
|
Mesurydd i iec 60947-1 |
B11 |
|
Nifer y cysylltiadau |
2 |
|
Hyd stripio |
22 mm |
|
Torque tynhau, Max. |
12 nm |
|
Torque tynhau, min. |
8 nm |
|
Math o gysylltiad |
Cysylltiad Sgriw |
|
Cysylltiad gwifren Trawsdoriad AWG, Max. |
AWG 0 |
|
Cysylltiad gwifren Trawsdoriad AWG, min. |
AWG 6 |
|
Croestoriad cysylltiad gwifren, yn sownd yn fân, Max. |
70 mm² |
|
Croestoriad cysylltiad gwifren, sownd yn fân, min. |
16 mm² |
|
Croestoriad cysylltiad gwifren, wedi'i sowndio'n fân â ferrules pen gwifren DIN 46228/1, Max. |
70 mm² |
|
Croestoriad cysylltiad gwifren, wedi'i sowndio'n fân â ferrules pen gwifren DIN 46228/1, min. |
16 mm² |
|
Croestoriad cysylltiad gwifren, wedi'i sowndio'n fân â ferrules pen gwifren DIN 46228/4, Max. |
50 mm² |
|
Croestoriad cysylltiad gwifren, wedi'i sowndio'n fân â ferrules pen gwifren DIN 46228/4, min. |
16 mm² |
|
Croestoriad cysylltiad gwifren, craidd solet, max. |
16 mm² |
|
Croestoriad cysylltiad gwifren, craidd solet, min. |
16 mm² |
Data graddio CSA
|
Tystysgrif Rhif (CSA) |
200039-1581431 |
|
Maint cyfredol C (CSA) |
150 A |
|
Maint Foltedd C (CSA) |
600 V |
|
Croestoriad gwifren ar y mwyaf. (CSA) |
0 awg |
|
Croestoriad gwifren min. (CSA) |
6 AWG |
Gyffredinol
|
Cyngor Gosod |
Mowntio Uniongyrchol |
|
Rheilen |
Ts 35 |
|
Safonau |
Iec 60947-7-1 |
|
Cysylltiad gwifren Trawsdoriad AWG, Max. |
AWG 0 |
|
Cysylltiad gwifren Trawsdoriad AWG, min. |
AWG 6 |
Data graddio
|
Croestoriad wedi'i raddio |
70 mm² |
|
Foltedd |
1,000 V |
|
Foltedd DC Graddedig |
1,000 V |
|
Cyfredol â sgôr |
192 A |
|
Cerrynt ar y gwifrau uchaf |
232 A |
|
Safonau |
Iec 60947-7-1 |
|
Gwrthiant cyfaint yn ôl IEC 60947-7- x |
0.17 mΩ |
|
Ysgogiad wedi'i raddio yn gwrthsefyll foltedd |
8 kv |
|
Colli pŵer yn unol ag IEC 60947-7- x |
6.14 W |
|
Difrifoldeb llygredd |
3 |
Data graddio ul
|
Tystysgrif Rhif (Curus) |
E60693 |
|
Gwifrau ffatri maint dargludydd Max. (curws) |
0 awg |
|
Gwifrau ffatri maint dargludydd min. (curws) |
6 AWG |
|
Gwifrau Maes Maint Arweinydd Max. (curws) |
0 awg |
|
Gwifrau Maes Maint Arweinydd Min. (curws) |
6 AWG |
|
Maint cyfredol c (curws) |
150 A |
|
Maint Foltedd C (Curus) |
600 V |
